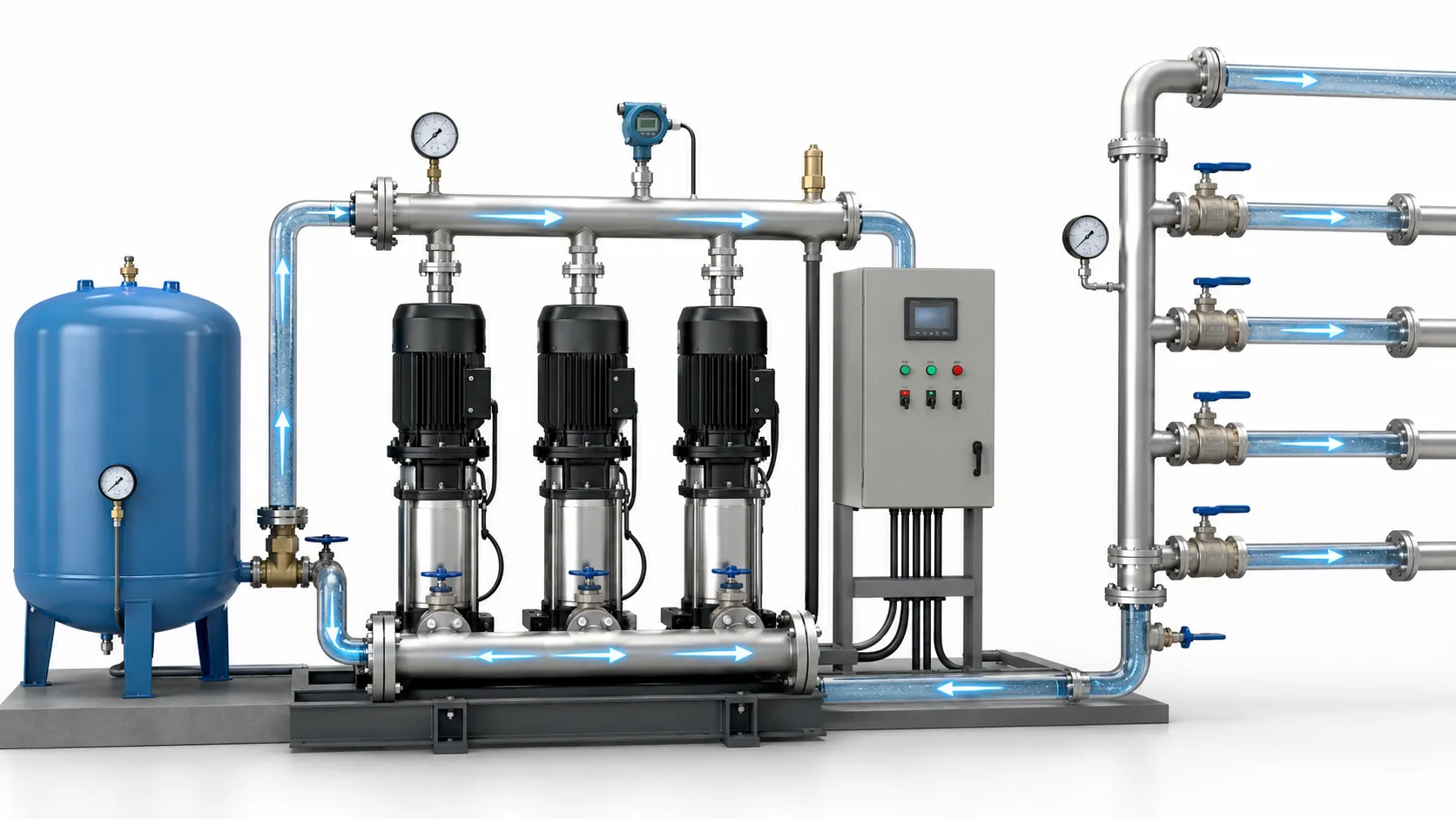

Booster pump diagram adalah gambaran susunan komponen dalam sistem pompa booster. Diagram ini membantu pemilik gedung, teknisi, kontraktor MEP, dan tim maintenance memahami alur kerja pompa, posisi valve, pressure tank, sensor tekanan, serta panel kontrol.
Dengan memahami diagram, proses instalasi, pengecekan, dan troubleshooting menjadi lebih mudah. Sistem booster pump yang terlihat sederhana sebenarnya memiliki banyak komponen yang saling berkaitan.
Fungsi Booster Pump Diagram
Diagram booster pump berfungsi sebagai panduan visual untuk melihat aliran air dari sumber menuju titik distribusi. Diagram juga membantu menjelaskan posisi komponen penting agar instalasi tidak asal pasang.
- Memudahkan teknisi memahami alur sistem.
- Membantu pengecekan saat tekanan air bermasalah.
- Menjadi acuan pemasangan valve dan sensor.
- Membantu perencanaan panel kontrol dan proteksi pompa.
- Mendukung dokumentasi proyek MEP.
Komponen Umum dalam Diagram Booster Pump
Komponen yang sering muncul dalam booster pump diagram antara lain sumber air, pipa suction, strainer, gate valve, check valve, pompa, pressure tank, pressure gauge, pressure switch atau transmitter, panel kontrol, dan pipa discharge.
Pada sistem gedung atau industri, diagram juga dapat menampilkan dua atau lebih pompa yang bekerja secara duty-standby atau bergantian. Sistem ini membantu menjaga ketersediaan air jika salah satu pompa perlu perawatan.
Alur Kerja Sistem Booster Pump
Air masuk dari tanki atau sumber ke sisi suction pompa. Setelah pompa bekerja, air didorong ke sisi discharge menuju jaringan distribusi. Sensor tekanan membaca kondisi tekanan di pipa. Jika tekanan turun, panel kontrol menyalakan pompa. Jika tekanan sudah cukup, pompa berhenti atau menurunkan putaran jika menggunakan VFD.
Kenapa Posisi Komponen Penting?
Posisi check valve, pressure gauge, dan sensor tekanan sangat memengaruhi pembacaan sistem. Check valve mencegah aliran balik. Pressure gauge memudahkan pemantauan tekanan. Pressure switch atau transmitter harus dipasang di titik yang dapat membaca tekanan sistem secara akurat.
Jika posisi komponen salah, pompa bisa sering hidup-mati, tekanan tidak stabil, atau proses troubleshooting menjadi sulit.
Diagram Booster Pump dengan Pressure Tank
Pada sistem yang memakai pressure tank, tank biasanya terhubung ke jalur discharge. Pressure tank membantu menyimpan tekanan sementara agar pompa tidak terlalu sering start-stop. Diagram harus menunjukkan posisi valve isolasi agar pressure tank mudah diperiksa atau diganti.
Diagram Booster Pump dengan VFD
Pada sistem VFD, pressure transmitter mengirim data tekanan ke panel inverter. VFD kemudian mengatur kecepatan motor pompa sesuai kebutuhan tekanan. Diagram sistem VFD biasanya lebih kompleks karena melibatkan sensor, panel kontrol, dan proteksi listrik yang lebih detail.
Konsultasi Diagram Pompa dengan Dalla Teknik
Dalla Teknik dapat membantu perencanaan, instalasi, pemeriksaan, dan troubleshooting sistem booster pump. Untuk proyek gedung, hotel, pabrik, kantor, dan warehouse, diagram sistem sangat penting agar instalasi rapi, aman, dan mudah dirawat.
FAQ
Apakah diagram booster pump wajib dibuat?
Untuk proyek gedung dan industri sangat disarankan karena membantu instalasi, dokumentasi, dan maintenance.
Apa komponen paling penting dalam diagram?
Pompa, valve, check valve, pressure tank, sensor tekanan, pressure gauge, dan panel kontrol termasuk komponen penting.
Apakah diagram rumah dan gedung sama?
Prinsipnya mirip, tetapi sistem gedung biasanya lebih kompleks karena kapasitas dan kontrolnya lebih besar.
Apakah Dalla Teknik bisa bantu membaca diagram?
Ya, Dalla Teknik dapat membantu review, instalasi, dan troubleshooting berdasarkan diagram sistem pompa.
Apakah diagram bisa membantu troubleshooting?
Ya, diagram memudahkan pelacakan masalah pada valve, sensor, pompa, dan jalur pipa.
