Sistem hydrant dirancang menjaga kesiapan proteksi kebakaran setiap saat. Tekanan air harus stabil, presisi, responsif. Fluktuasi kecil saja dapat memicu pompa bekerja berlebihan atau bahkan gagal aktif ketika kondisi darurat terjadi. Oleh sebab itu, memahami Cara setting pressure switch hydran menjadi tahapan krusial dalam pengelolaan sistem fire protection modern.
Pressure switch berfungsi mendeteksi tekanan rendah atau cut in untuk menyalakan pompa serta tekanan tinggi atau cut out untuk mematikannya. Berdasarkan referensi teknis pengaturan pompa air, pressure switch menjaga kestabilan tekanan pada kisaran 2,5 hingga 7 bar tergantung kebutuhan instalasi dan kapasitas pompa.
Fungsi Pressure Switch dalam Sistem Hydrant
Dalam sistem fire hydrant otomatis, pressure switch memicu pompa electric, diesel, maupun jockey ketika tekanan turun akibat pembukaan nozzle. Manual Fire Hydrant Pump menyebutkan bahwa aktivasi pompa terjadi saat tekanan terdeteksi di bawah ambang batas yang ditentukan.
Jockey pump menjaga tekanan normal harian akibat kebocoran kecil. Electric pump aktif ketika terjadi penurunan signifikan. Diesel pump bertindak sebagai cadangan apabila suplai listrik terhenti. Konfigurasi bertingkat ini mencegah aktivasi bersamaan dan menjaga kestabilan distribusi tekanan.
Dua Variabel Utama pada Pressure Switch
- Range Adjustment (Cut In) – Titik tekanan minimum saat pompa menyala.
- Differential (Cut Out) – Selisih tekanan yang menentukan kapan pompa berhenti.
Selisih ideal untuk sistem hydrant berkisar 2 hingga 3 bar. Differential terlalu sempit dapat menyebabkan short cycling atau pompa hidup mati berulang dalam waktu singkat. Kondisi ini mempercepat keausan motor serta kontaktor panel.
Persiapan Sebelum Setting
- Pastikan manometer terkalibrasi dengan baik.
- Periksa tekanan pre charge pada pressure tank sekitar 10 hingga 20 persen di bawah tekanan cut in.
- Matikan sumber listrik sebelum membuka panel.
- Pastikan pipa hisap terisi air melalui proses priming.
Berdasarkan panduan teknis penyetelan pressure switch industri, kegagalan menjaga tekanan udara pada tangki menyebabkan tekanan tidak pernah stabil meskipun setelan sudah benar.

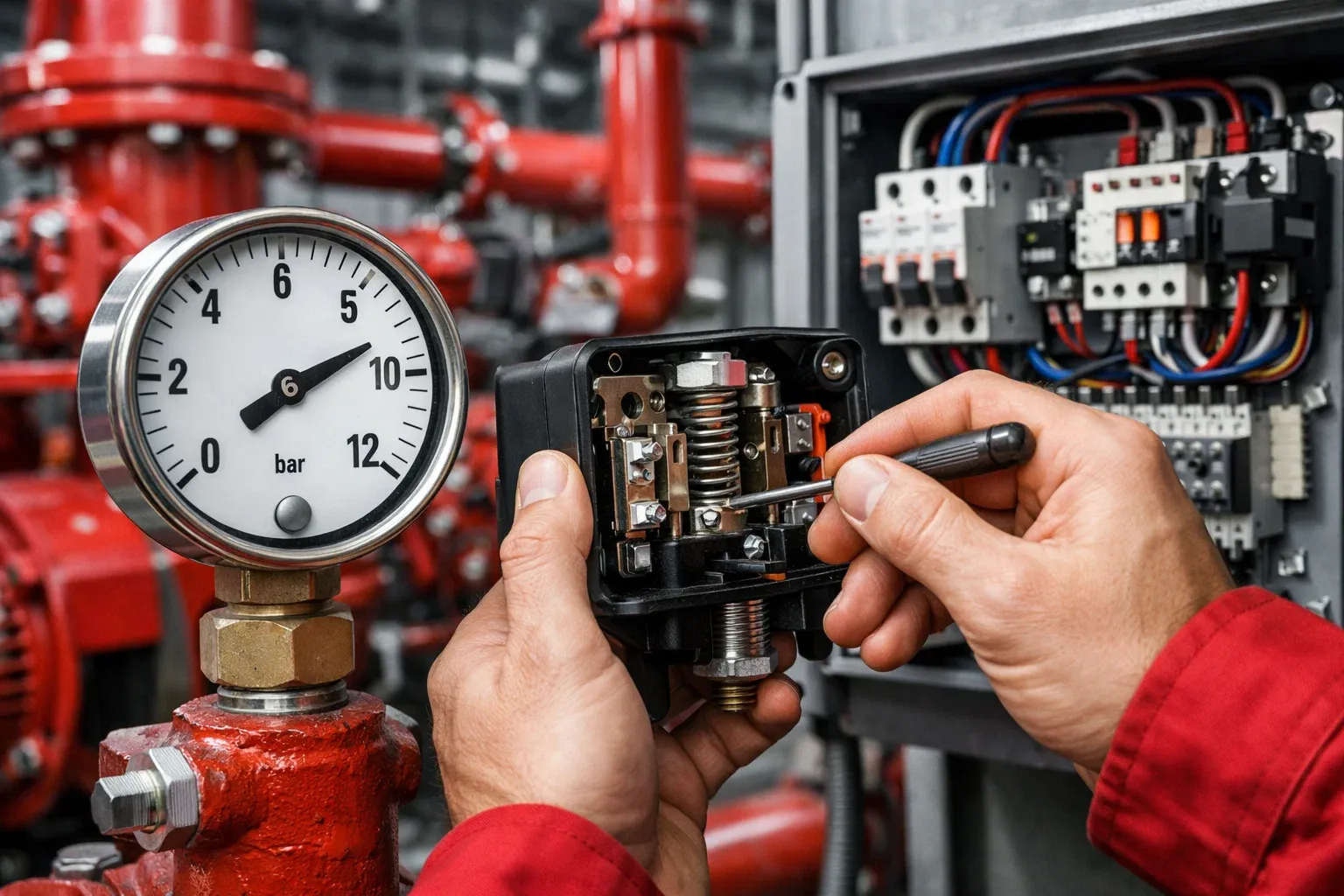

Langkah Pengaturan Pressure Switch
A. Mengatur Cut In
- Buka nozzle hydrant perlahan untuk menurunkan tekanan.
- Amati jarum manometer hingga pompa menyala.
- Putar baut utama searah jarum jam untuk menaikkan tekanan cut in.
- Putar berlawanan arah jarum jam untuk menurunkannya.
Penyesuaian dilakukan bertahap. Hindari memutar lebih dari satu putaran penuh tanpa pengujian ulang.
B. Mengatur Differential
- Biarkan pompa mengisi tekanan hingga berhenti.
- Catat tekanan cut out.
- Putar baut kecil searah jarum jam untuk memperlebar selisih tekanan.
- Pastikan selisih minimal 2 bar agar pompa tidak berdenyut.
Differential terlalu rapat dapat memicu water hammer yang merusak sambungan pipa serta katup.
Contoh Setting Tekanan Standar
| Jenis Pompa | Cut In | Cut Out | Fungsi |
|---|---|---|---|
| Jockey Pump | 7 Bar | 9 Bar | Menjaga tekanan normal |
| Electric Pump | 6 Bar | Manual Stop | Pompa utama kebakaran |
| Diesel Pump | 5 Bar | Manual Stop | Cadangan saat listrik padam |
Setting bertingkat memastikan respons bertahap. Jockey pump aktif lebih dahulu. Electric pump menyusul saat tekanan turun drastis. Diesel pump aktif hanya pada kondisi darurat.
Tips Menjaga Kestabilan Tekanan
- Gunakan manometer presisi tinggi.
- Lakukan inspeksi rutin kebocoran pipa.
- Hindari overpressure yang merusak seal.
- Uji sistem dengan membuka nozzle sebagai simulasi.
Tekanan ideal hydrant industri umumnya berada pada kisaran 4 hingga 7 bar. Overpressure kronis dapat mempercepat degradasi gasket serta mechanical seal pompa.
Penegasan Teknis
Stabilitas tekanan bukan sekadar angka pada manometer. Stabilitas berarti kesiapan sistem menghadapi kondisi kritis. Pemahaman mendalam mengenai Cara setting pressure switch hydran membantu memastikan pompa bekerja otomatis tanpa fluktuasi destruktif. Perawatan berkala, kalibrasi akurat, serta disiplin prosedural akan menjaga performa sistem hydrant tetap optimal dalam jangka panjang.
