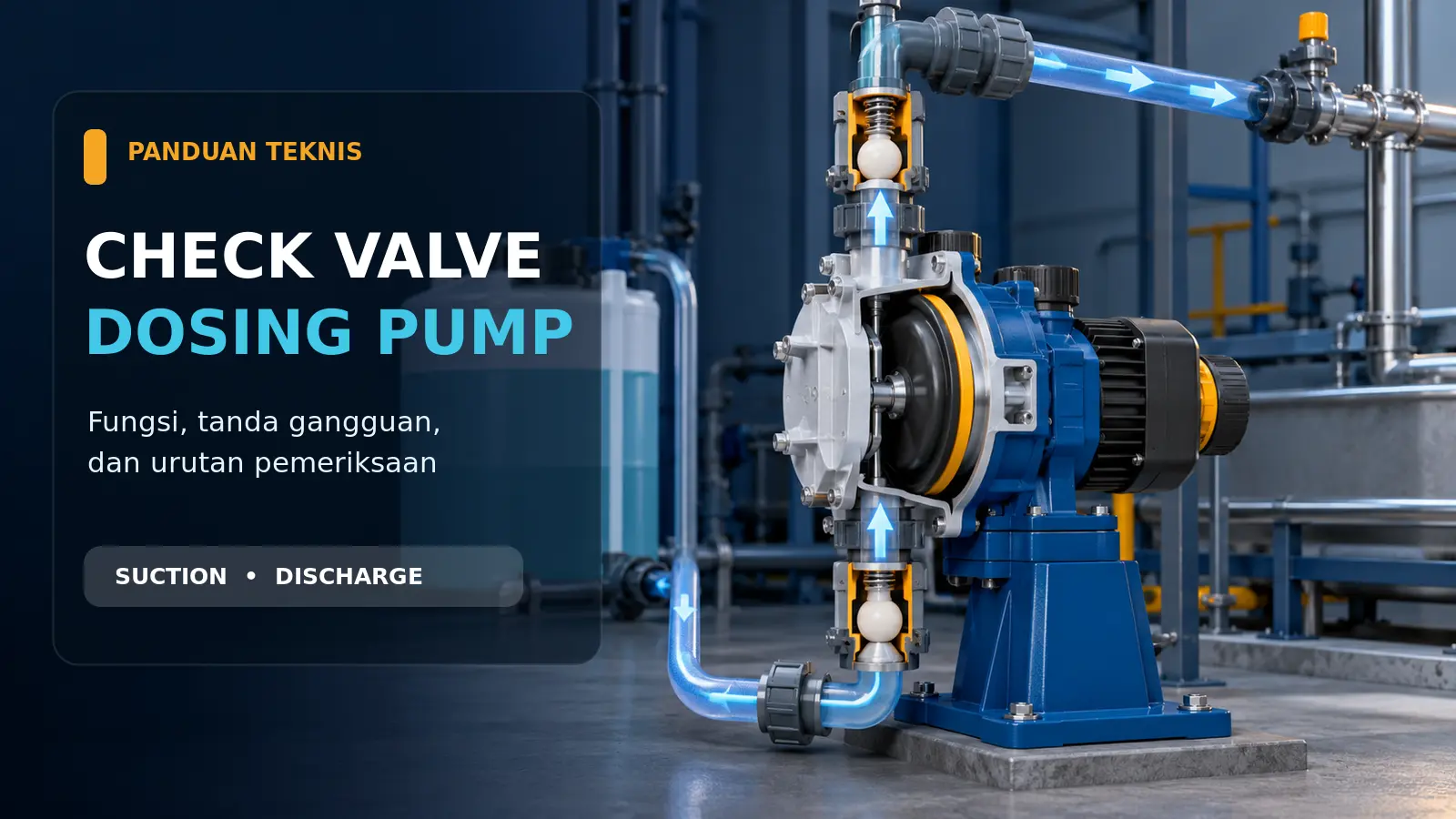

Check valve dosing pump menjaga cairan bergerak satu arah pada setiap siklus hisap dan tekan. Komponen kecil ini sangat menentukan kemampuan pompa melakukan priming, mempertahankan dosis, dan mencegah aliran balik. Gangguan pada katup masuk atau katup keluar dapat terlihat seperti masalah pompa secara keseluruhan, padahal penyebabnya bisa berupa endapan pada ball dan seat, arah pemasangan yang keliru, kebocoran jalur hisap, atau komponen yang tidak cocok dengan bahan kimia.
Pemeriksaan perlu mengikuti manual model yang terpasang. Susunan ball, seat, spacer, O-ring, serta arah aliran tidak selalu sama antarmerek atau antartipe. Penjelasan berikut membantu menyusun diagnosis awal tanpa menggantikan prosedur servis produsen.
Fungsi check valve pada dosing pump
Pada pompa dosing tipe diaphragm atau plunger, gerakan bolak-balik membentuk siklus suction dan discharge. Pembahasan dasar mengenai mekanisme tersebut tersedia pada artikel cara kerja dosing pump dan data pemilihannya.
Check valve membuka saat beda tekanan mendorong cairan ke arah yang benar dan menutup saat aliran mencoba berbalik. Banyak liquid end memakai ball check valve, tetapi desain aktual dapat berbeda. Manual model harus menjadi acuan untuk mengenali komponen dan orientasinya.
| Posisi katup | Tugas utama | Indikasi saat tidak menutup baik |
|---|---|---|
| Suction valve | Menerima cairan dari tangki menuju dosing head pada langkah hisap, lalu menahan cairan agar tidak kembali ke jalur hisap pada langkah tekan. | Cairan terlihat terdorong kembali ke suction line, priming mudah hilang, atau volume hisap berkurang. |
| Discharge valve | Melepas cairan dari dosing head menuju jalur injeksi pada langkah tekan, lalu mencegah aliran kembali ke head pada langkah hisap. | Cairan kembali ke dosing head, aliran ke titik injeksi menurun, atau dosis menjadi tidak konsisten. |
Manual Grundfos DDI 222 menjelaskan bahwa endapan kristal, udara pada jalur hisap dan head, susunan valve yang keliru, jalur tersumbat, tangki kosong, serta tekanan balik berlebih dapat menyebabkan pompa tidak menghisap atau tidak melakukan dosing. Gejala serupa berarti check valve perlu diperiksa bersama instalasi lain, bukan langsung dinyatakan rusak.
Tanda check valve perlu diperiksa
- Pompa bergerak atau memberi sinyal stroke, tetapi cairan tidak masuk ke head.
- Priming berhasil sesaat lalu cairan turun kembali ke suction line.
- Ada gelembung yang terus kembali meski sambungan jalur hisap sudah rapat.
- Debit aktual lebih kecil atau tidak stabil dibandingkan hasil kalibrasi sebelumnya pada kondisi proses yang sebanding.
- Cairan bergerak mundur pada suction line ketika pompa melakukan langkah discharge.
- Tekanan dan level tangki relatif stabil, tetapi cairan tidak mencapai titik injeksi.
- Endapan atau partikel terlihat pada foot valve, strainer, injection valve, atau liquid end.
Satu gejala belum cukup untuk menentukan komponen yang salah. Jalur hisap bocor, suction lift terlalu tinggi, selang tertekuk, foot valve tertutup sedimen, injection point tersumbat, valve deaeration terbuka, viskositas berubah, diaphragm bermasalah, atau tekanan proses meningkat dapat memberi hasil yang mirip.
Persiapan aman sebelum membuka valve
Identifikasi bahan kimia, konsentrasi, temperatur, dan lembar data keselamatan sebelum menyentuh liquid end. Gunakan alat pelindung yang ditetapkan untuk bahan tersebut. Hentikan pompa, isolasi sumber energi, tutup sambungan proses yang diperlukan, depresurisasi jalur, dan tampung cairan balik secara aman sesuai prosedur fasilitas.
Pembilasan hanya boleh memakai fluida yang kompatibel dengan bahan kimia dan material pompa. Air tidak otomatis aman untuk setiap media. Pekerjaan pada bahan berbahaya, tekanan yang belum dapat dipastikan, atau instalasi tanpa titik isolasi yang jelas perlu ditangani teknisi berwenang.
Urutan pemeriksaan check valve dosing pump
1. Catat kondisi sebelum membongkar
Rekam kode model lengkap, alarm, pengaturan stroke atau frekuensi, level tangki, posisi valve, tekanan discharge bila tersedia, serta hasil pengukuran debit aktual. Foto arah panah, posisi suction dan discharge, susunan tubing, dan sambungan sebelum komponen dilepas. Data ini membantu membedakan gangguan valve dari perubahan proses.
2. Periksa sumber cairan dan jalur hisap
Pastikan tangki tidak kosong dan ujung suction tidak tertutup sedimen. Telusuri selang untuk mencari lipatan, sumbatan, sambungan longgar, retak halus, atau jalur yang membentuk kantong udara. Jalur hisap yang bocor dapat menarik udara tanpa selalu meneteskan cairan keluar.
Grundfos menyarankan jalur hisap dibuat sesingkat mungkin, diarahkan naik menuju suction valve, dan tidak membentuk loop yang memerangkap udara. Batas panjang, diameter, serta suction lift tetap harus mengikuti spesifikasi model dan sifat cairan.
3. Bedakan suction valve dan discharge valve
Cocokkan posisi dan arah aliran dengan gambar pada manual. Jangan menukar kedua valve hanya karena bentuk luarnya mirip. ProMinent mengingatkan bahwa suction valve dan discharge valve dapat memiliki arah aliran serta susunan internal yang berbeda. Pembongkaran satu per satu membantu mencegah komponen tercampur.
4. Periksa ball, seat, seal, dan ruang aliran
Cari kristal, kerak, serat, atau partikel yang membuat ball tidak duduk rapat pada seat. Periksa O-ring, gasket, spacer, dan permukaan seal sesuai diagram komponen. Ball harus dapat bergerak sebagaimana dirancang tanpa permukaan seat yang terhalang.
Bersihkan hanya dengan metode dan bahan yang diizinkan produsen. Jangan menggores seat memakai benda tajam. Kerusakan kecil pada permukaan sealing dapat mempertahankan aliran balik meski endapan sudah hilang.
5. Periksa jalur discharge dan titik injeksi
Pastikan injection valve dan tubing tidak tersumbat serta jalur tidak ditutup valve isolasi. Tekanan balik yang melampaui kemampuan pompa dapat menghentikan aliran dan membebani komponen. Nilai tekanan maksimum tidak boleh ditebak dari ukuran koneksi atau tampilan fisik pompa.
6. Rakit sesuai urutan dan arah yang benar
Gunakan diagram parts model aktual untuk memasang ball, seat, spacer, dan seal. Terapkan nilai torsi hanya jika manual menyediakannya untuk komponen tersebut. Kit valve pengganti harus cocok dengan model, ukuran, material liquid end, dan bahan kimia. Kemiripan dimensi tidak membuktikan kompatibilitas.
7. Prime, uji kebocoran, lalu kalibrasi
Kembalikan sistem ke kondisi operasi secara bertahap mengikuti prosedur commissioning produsen. Amati kebocoran, gelembung, gerak balik pada suction line, dan kemampuan pompa mencapai titik injeksi. Ukur kembali volume aktual pada kondisi proses yang aman. Penggantian atau pembongkaran valve dapat mengubah hasil dosing, sehingga kalibrasi ulang lebih andal daripada mengandalkan angka pada knob atau layar saja.
Kapan valve dibersihkan dan kapan diganti
Pembersihan dapat dipertimbangkan ketika penyebabnya berupa deposit yang dapat dihilangkan dan semua komponen masih sesuai dengan manual. Penggantian lebih tepat saat ball, seat, housing, atau seal rusak; material tidak kompatibel; komponen berubah bentuk; atau aliran balik tetap terjadi setelah perakitan dan pengujian yang benar.
Manual Grundfos mengarahkan penggantian bagian yang rusak dan O-ring ketika valve diservis. Manual ProMinent juga menekankan penggunaan komponen yang sesuai dalam bentuk dan ketahanan kimia. Keputusan penggantian sebaiknya memakai nomor parts resmi, bukan deskripsi umum seperti valve masuk atau valve keluar.
Material valve tidak boleh digeneralisasi
Produsen dapat memakai material berbeda untuk ball, seat, seal, dan pump head. Halaman resmi SEKO Tekna, misalnya, mencantumkan ceramic ball valve serta beberapa pilihan material bagian basah untuk seri tersebut. Informasi itu tidak boleh diterapkan pada semua dosing pump atau semua cairan.
Kompatibilitas dipengaruhi jenis bahan kimia, konsentrasi, temperatur, adanya partikel, dan kondisi operasi. Tabel ketahanan kimia produsen serta data proses aktual perlu diperiksa sebelum menentukan kit pengganti.
Kesalahan yang sering memperpanjang gangguan
- Membongkar suction dan discharge valve bersamaan tanpa menandai posisinya.
- Membalik arah valve atau urutan ball, seat, spacer, dan O-ring.
- Menyimpulkan valve rusak sebelum memeriksa tangki, kebocoran suction, udara, sumbatan, dan tekanan balik.
- Membersihkan seat dengan alat yang dapat menggores permukaan sealing.
- Memakai seal atau kit yang ukurannya cocok tetapi materialnya tidak terverifikasi.
- Menjalankan pompa melawan jalur discharge yang tertutup.
- Mengoperasikan kembali sistem tanpa uji kebocoran dan kalibrasi debit.
Referensi teknis produsen
- ProMinent Beta b Operating Instructions, bagian instalasi, pemeliharaan, pembersihan valve, dan troubleshooting.
- Grundfos DDI 222 Installation and Operating Instructions, bagian suction/discharge line, pembersihan valve, dan fault finding.
- Grundfos SMART Digital S DDE Instructions, bagian diagnosis aliran dosing rendah atau tidak ada.
- SEKO Tekna Series, rujukan desain dan material seri yang harus dibaca khusus per model.
Data yang perlu disiapkan untuk memilih komponen pengganti
Siapkan merek, model, kode lengkap pada nameplate, nomor parts bila ada, foto liquid end dan arah valve, jenis serta konsentrasi bahan kimia, temperatur, debit target, tekanan pada titik injeksi, konfigurasi suction, ukuran tubing, pengaturan pompa, serta riwayat gangguan. Informasi stok, harga, dan kecocokan kit perlu dikonfirmasi pada saat permintaan.
