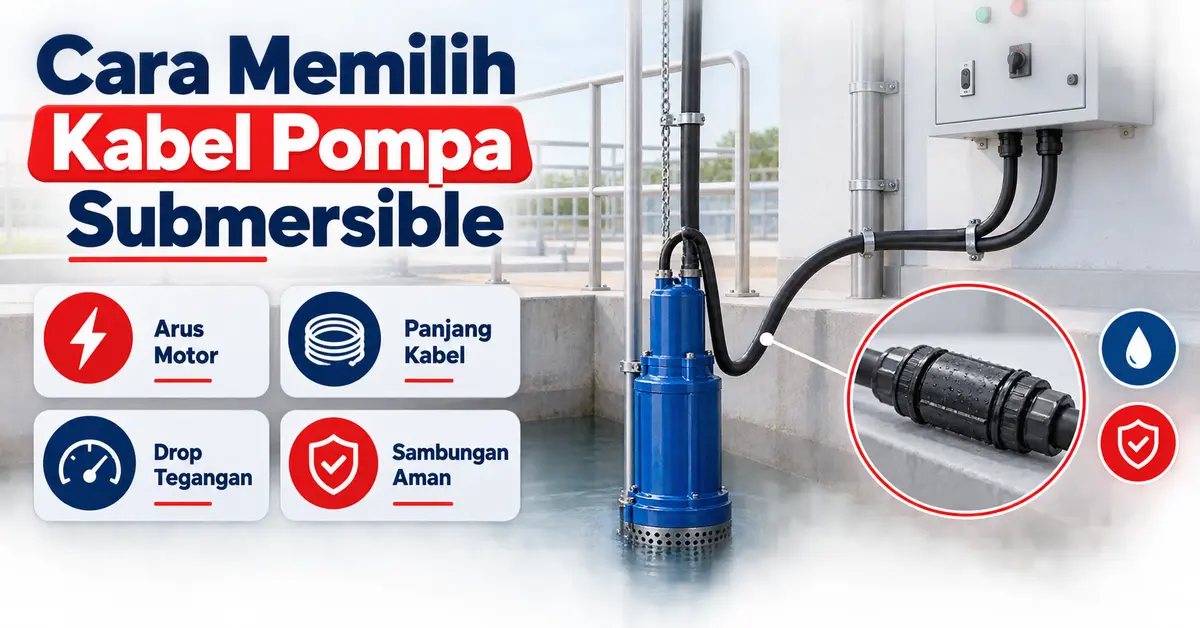

Infografis cara memilih kabel pompa submersible untuk instalasi

Cara Memilih Kabel Pompa Submersible yang Sesuai dengan Instalasi

Kabel pompa submersible harus dipilih sesuai arus motor, panjang jalur, kondisi lingkungan, metode penyambungan, serta rekomendasi pabrikan. Kabel yang terlalu kecil atau sambungan yang tidak terlindungi dengan baik dapat menyebabkan drop tegangan, panas, kebocoran arus, dan gangguan motor.

Mengapa Pemilihan Kabel Penting?

Pompa submersible bekerja di lingkungan yang lembap atau terendam. Karena itu, kabel dan sistem sambungannya harus dirancang untuk kondisi tersebut. Selain kemampuan membawa arus, isolasi kabel juga perlu sesuai dengan lingkungan pemasangan.

Periksa Arus Motor

Langkah awal adalah melihat nameplate motor dan data pabrikan. Arus kerja, tegangan, jumlah phase, metode starting, dan kebutuhan proteksi menjadi dasar dalam menentukan ukuran konduktor dan perangkat pengaman.

Panjang Kabel dan Drop Tegangan

Semakin panjang kabel, semakin besar potensi penurunan tegangan. Drop tegangan yang berlebihan dapat membuat motor sulit start, arus meningkat, atau performa pompa menurun. Karena itu, panjang jalur dari panel ke pompa harus masuk dalam perhitungan.

Kondisi Terendam dan Jenis Isolasi

Tidak semua kabel cocok untuk penggunaan terendam terus-menerus. Periksa spesifikasi kabel, ketahanan terhadap air, minyak, bahan kimia, suhu, dan kondisi mekanis di lokasi. Gunakan tipe yang sesuai dengan rekomendasi pompa dan standar instalasi yang diterapkan.

Penyambungan Kabel Harus Mendapat Perhatian Khusus

Sambungan pada area basah merupakan titik kritis. Gunakan metode jointing yang sesuai dan hindari sambungan sementara yang mudah kemasukan air. Posisi sambungan, sealing, strain relief, dan proteksi mekanis perlu diperiksa sebelum pompa diturunkan.

Jalur Kabel di Dalam Pit

Kabel harus ditata agar tidak tertarik oleh berat pompa, terjepit guide rail, terkena sisi tajam, atau mengganggu pelampung. Berikan dukungan yang cukup dan hindari tekukan terlalu tajam.

Data yang Perlu Disiapkan

  • Daya dan arus motor.
  • Tegangan dan jumlah phase.
  • Panjang kabel total.
  • Metode starting.
  • Kondisi terendam atau lingkungan sekitar.
  • Jenis panel dan proteksi.
  • Rekomendasi ukuran kabel dari pabrikan.

Pemeriksaan Sebelum Operasi

Sebelum pompa dijalankan, periksa kontinuitas, kondisi isolasi, terminal panel, proteksi grounding, dan arah putaran untuk motor tiga phase bila prosedur memungkinkan. Pengujian listrik sebaiknya dilakukan oleh personel yang kompeten dengan prosedur keselamatan yang sesuai.

Untuk konteks instalasi keseluruhan, baca instalasi pompa submersible.

Dalla Teknik dapat membantu pemeriksaan instalasi pompa submersible, kabel, panel, serta gangguan kelistrikan berdasarkan kondisi lapangan.
