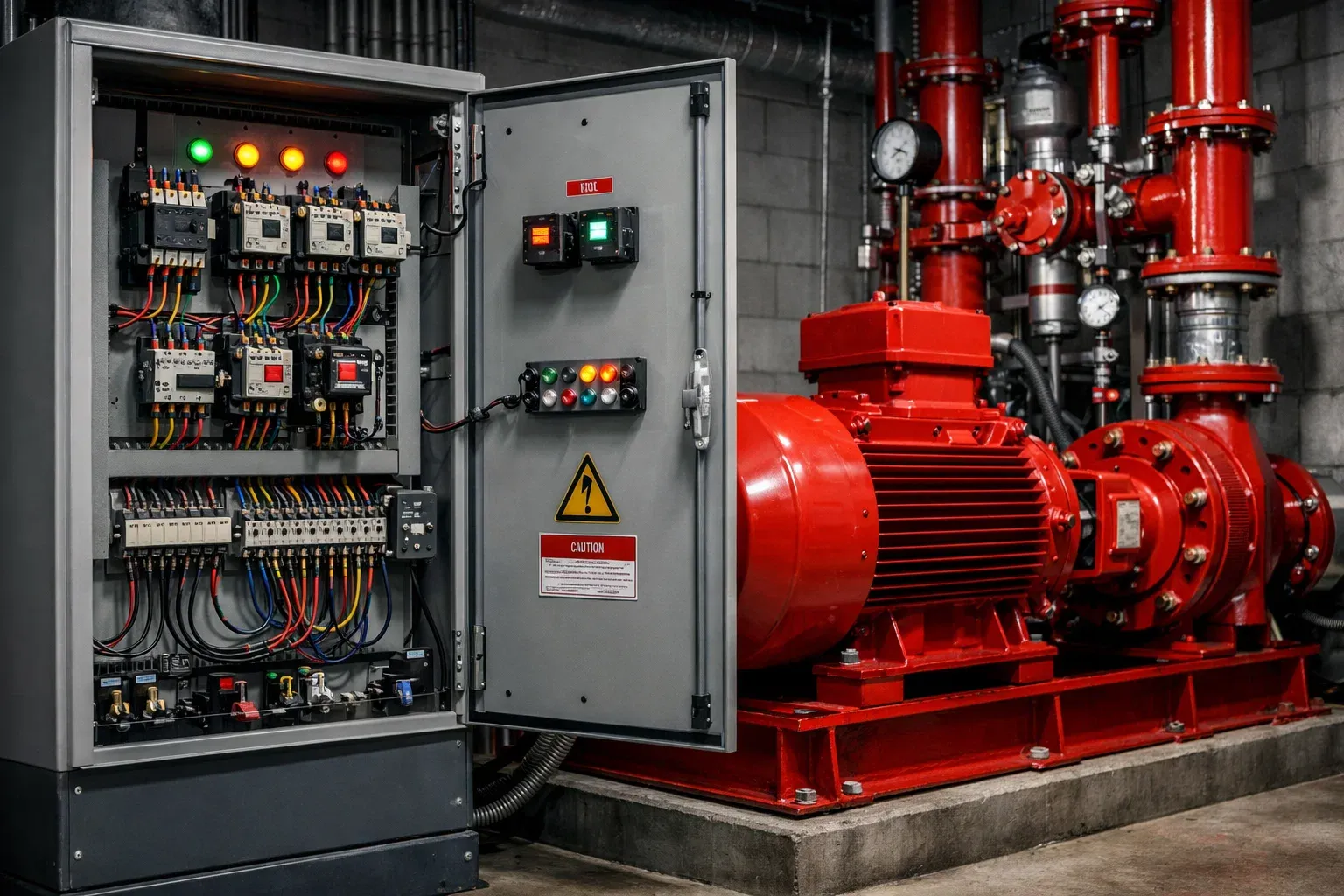

Sistem pemadam kebakaran modern tidak hanya mengandalkan pompa berkapasitas besar, tetapi juga sistem kendali listrik yang presisi. Pada instalasi Electric Fire Pump, panel starter Star-Delta menjadi elemen sentral yang mengatur proses starting motor agar berlangsung aman, stabil, serta sesuai standar keselamatan industri.
Motor listrik tiga fasa berdaya besar memiliki karakteristik arus asut yang tinggi. Saat dinyalakan secara langsung menggunakan metode Direct On Line, lonjakan arus dapat mencapai lima hingga tujuh kali arus nominal. Kondisi ini berpotensi menyebabkan voltage drop, gangguan pada panel distribusi, bahkan trip pada sistem proteksi utama gedung.
Di sinilah peran Fungsi panel star delta pompa hydrant menjadi sangat signifikan. Bukan sekadar sakelar otomatis, melainkan mekanisme protektif yang dirancang untuk menjaga integritas motor, kabel, serta jaringan kelistrikan secara keseluruhan.
Fungsi Panel Starter Star-Delta
Panel Starter Star-Delta pada Electric Fire Pump digunakan untuk mengendalikan motor listrik tiga fasa berdaya besar pada pompa hydrant atau sprinkler. Sistem ini mampu mengurangi lonjakan arus start hingga sepertiga dibanding metode Direct On Line, sehingga melindungi instalasi listrik serta memastikan operasi darurat yang andal.
“The hydrant pump’s star delta panel functions to control and secure what happens if undesirable things happen, such as protecting a building or factory.”
Panel ini umum digunakan pada gedung bertingkat, kawasan industri, rumah sakit, pusat perbelanjaan, serta fasilitas publik lain yang menuntut reliabilitas tinggi. Di dalamnya terdapat proteksi overload, timer otomatis, mode auto dan manual, serta sistem interlock yang mencegah kesalahan switching.
Secara praktis, Fungsi panel star delta pompa hydrant mencakup:
- Menekan arus awal motor agar tidak merusak instalasi.
- Menjaga stabilitas tegangan sistem gedung.
- Mengurangi hentakan torsi awal pada poros pompa.
- Meningkatkan umur pakai motor listrik.
- Mendukung kepatuhan terhadap standar keselamatan seperti NFPA 20.
Apa Itu Metode Star dan Delta
Metode Star atau bintang merupakan konfigurasi awal di mana lilitan motor dihubungkan sedemikian rupa sehingga tegangan yang diterima tiap fasa menjadi lebih rendah, sekitar 1/√3 dari tegangan linier. Arus start pun berkurang drastis. Motor berakselerasi secara gradual.
Metode Delta atau segitiga digunakan setelah motor mencapai sekitar 70 hingga 80 persen kecepatan nominal. Pada tahap ini, lilitan motor menerima tegangan penuh. Torsi maksimal tersedia. Pompa bekerja optimal sesuai kurva performa desainnya.
Perpindahan antara dua konfigurasi tersebut diatur secara otomatis menggunakan timer relay.
Cara Kerja Panel Starter Star-Delta
Panel terdiri dari kontaktor utama K1, kontaktor Star K2, kontaktor Delta K3, timer delay relay, relay interlock, overload relay, push button, serta selector switch.
1. Mode Auto
Ketika selector switch berada pada posisi Auto dan tekanan sistem turun akibat kebakaran, pressure switch mengirim sinyal ke panel. Kontaktor utama K1 dan kontaktor Star K2 aktif secara bersamaan. Motor menerima koneksi Star.
“Ketika SS pada posisi Auto… Posisi ini sekaligus menghitung waktu TDR, dimana NO-nya akan menghidupkan Relay R dan NC NO-nya akan menghubung K3 menjadi Delta.”
Timer mulai menghitung, biasanya antara lima hingga sepuluh detik tergantung kapasitas motor. Setelah waktu tercapai, K2 terputus. Relay interlock mengaktifkan K3. Motor beralih ke koneksi Delta dan menerima tegangan penuh.
2. Mode Manual
Pada posisi Manual, operator dapat mengaktifkan Star secara langsung melalui tombol On Star. Setelah itu perpindahan ke Delta dilakukan dengan tombol On Delta tanpa menunggu timer otomatis. Mode ini digunakan untuk pengujian atau commissioning.
Komponen Utama Panel
| Komponen | Fungsi |
|---|---|
| K1 Kontaktor Utama | Menyuplai daya utama ke motor listrik. |
| K2 Kontaktor Star | Menghubungkan lilitan motor dalam konfigurasi Star saat start. |
| K3 Kontaktor Delta | Mengalihkan koneksi ke Delta saat motor siap menerima tegangan penuh. |
| Timer Relay | Mengatur waktu perpindahan dari Star ke Delta. |
| Thermal Overload Relay | Melindungi motor dari beban lebih serta overheating. |
| Phase Failure Relay | Mendeteksi kehilangan salah satu fasa listrik. |
Setiap komponen bekerja dalam sistem interlocking elektrik. Star dan Delta tidak mungkin aktif bersamaan. Mekanisme ini mencegah korsleting fasa yang dapat mengakibatkan kerusakan fatal.
Aplikasi pada Electric Fire Pump
Pada sistem fire pump, keandalan menjadi prioritas absolut. Panel memastikan motor dapat start secara aman ketika terjadi kebakaran. Tidak boleh ada kegagalan akibat gangguan listrik internal.
Arsitektur panel dirancang untuk operasi kontinyu. Setelah berpindah ke Delta, pompa bekerja pada tekanan nominal sesuai kapasitas desain jaringan hydrant dan sprinkler. Stabilitas ini penting untuk menjaga tekanan residual pada titik terjauh sistem.
Panel Star-Delta umumnya digunakan pada motor dengan kapasitas di atas 5.5 kW atau sekitar 7.5 HP. Untuk kapasitas kecil masih dimungkinkan metode Direct On Line. Namun pada instalasi fire pump profesional, Star-Delta menjadi standar industri karena faktor keamanan serta durabilitas.
Keunggulan Dibanding Metode DOL
Metode Direct On Line memang sederhana. Biaya instalasi lebih rendah. Namun untuk motor berdaya besar, risiko arus start tinggi dapat berdampak sistemik.
Panel Star-Delta menawarkan pendekatan lebih elegan. Arus start berkurang signifikan. Tegangan jaringan tetap stabil. Komponen mekanis tidak mengalami torque shock berlebihan. Operasional menjadi lebih terkendali.
Pada konteks keselamatan kebakaran, setiap detik sangat berharga. Sistem kendali yang stabil memberikan jaminan bahwa pompa akan beroperasi optimal saat kondisi darurat terjadi.
Penutup
Panel starter Star-Delta bukan sekadar perangkat tambahan dalam sistem Electric Fire Pump. Ia merupakan pusat kontrol yang mengorkestrasi proses starting motor secara bertahap, terukur, serta aman. Dengan memahami Fungsi panel star delta pompa hydrant, pengelola gedung maupun teknisi dapat memastikan sistem pemadam kebakaran bekerja sesuai desain, siap menghadapi situasi kritis tanpa kompromi terhadap keselamatan.
