Pressure tank pompa air membantu menjaga tekanan saat kebutuhan air berubah dan memberi jeda sebelum pompa kembali menyala. Tangki yang tepat dapat mengurangi start-stop berulang, tetapi kapasitas nominal pada label belum cukup untuk menentukan pilihan. Data drawdown, debit pompa, pola kontrol, tekanan cut-in dan cut-out, precharge, batas tekanan, temperatur, serta kondisi pemasangan perlu diperiksa sebagai satu sistem.
Artikel ini membahas data pemilihan pressure tank untuk sistem air bersih dan booster. Pembahasan dipisahkan dari pressure tank pada sistem hydrant, karena fungsi kontrol, prosedur pemeriksaan, dan persyaratan sistem proteksi kebakaran tidak boleh disamakan begitu saja dengan instalasi air bersih.
Fungsi pressure tank dalam sistem pompa air

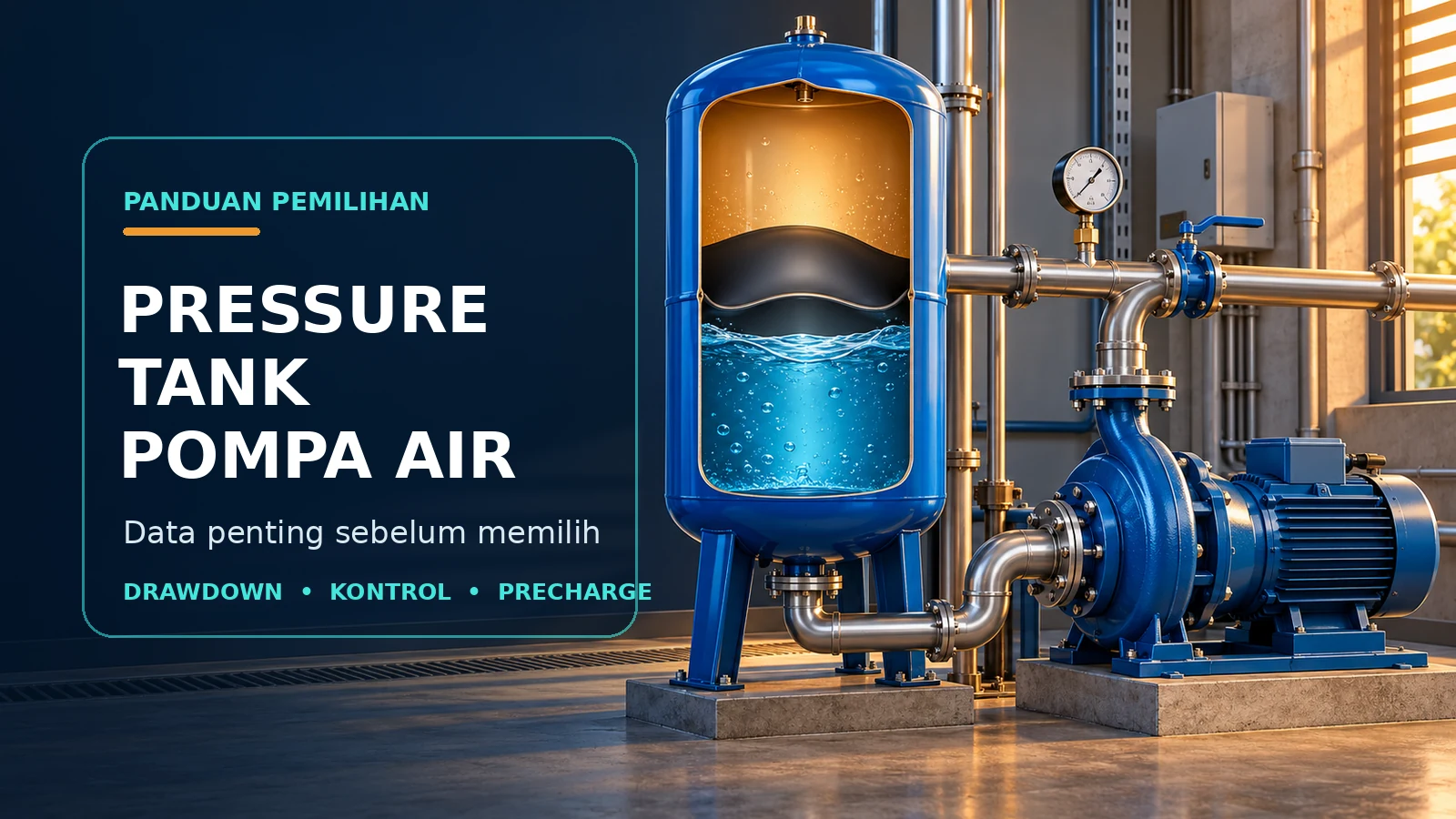

Pressure tank tipe diafragma atau bladder memiliki ruang air dan ruang udara yang dipisahkan membran. Air dari pompa menekan volume udara ketika tangki terisi. Energi udara terkompresi kemudian mendorong sebagian air kembali ke jaringan ketika pemakaian dimulai.
Pompa pada sistem kontrol on-off biasanya berhenti saat tekanan mencapai cut-out. Pemakaian air menurunkan tekanan sampai titik cut-in, kemudian pressure switch memerintahkan pompa menyala lagi. Tangki menyediakan volume air yang dapat digunakan di antara kedua titik tekanan tersebut. Volume itu disebut drawdown.
Dokumen perhitungan tangki diafragma Grundfos menjelaskan bahwa tangki mengisi saat stasiun pompa beroperasi dan melepaskan air saat pompa berhenti. Desain tangki memengaruhi jumlah start-stop dan variasi tekanan. Hubungan ini membuat pemilihan tangki perlu mengikuti cara kerja pompa serta kontrolnya, bukan hanya ukuran fisik tangki.
Kapasitas nominal berbeda dari drawdown
Angka liter pada pressure tank menunjukkan volume internal nominal. Seluruh volume itu tidak menjadi air siap pakai. Sebagian ruang ditempati udara, sedangkan volume air yang keluar sebelum pompa menyala dipengaruhi tekanan precharge, cut-in, cut-out, dan karakter tangki.
Dua tangki dengan kapasitas nominal sama dapat menghasilkan drawdown berbeda apabila rentang tekanannya berbeda. Katalog atau alat sizing produsen biasanya meminta debit pompa, waktu kerja minimum yang diinginkan, cut-in, dan cut-out. Hasil perhitungan kemudian dipakai untuk memilih model yang menyediakan drawdown memadai pada kondisi tersebut.
| Data yang disiapkan | Mengapa diperlukan | Bukti yang diperiksa |
|---|---|---|
| Debit pompa pada titik kerja | Menghubungkan volume drawdown dengan durasi pompa bekerja | Kurva pompa dan data sistem |
| Kontrol on-off atau VFD | Menentukan peran tangki dalam urutan operasi | Manual controller atau booster set |
| Tekanan cut-in dan cut-out | Menentukan rentang tekanan yang membentuk drawdown | Rancangan sistem dan pembacaan pressure switch |
| Waktu kerja minimum atau batas start | Mencegah ukuran dipilih hanya dari perkiraan pemakaian | Manual motor, pompa, dan kontrol |
| Tekanan dan temperatur maksimum | Menjaga tangki bekerja dalam batas desain | Nameplate dan datasheet tangki |
| Jenis air dan persyaratan material | Memeriksa kecocokan membran, lapisan, dan penggunaan | Datasheet serta dokumen kepatuhan yang relevan |
Kontrol pompa menentukan cara memilih tangki
Sistem on-off
Sistem on-off memakai pressure switch atau controller untuk menyalakan dan menghentikan pompa pada dua titik tekanan. Drawdown perlu memberi waktu kerja yang memadai sekaligus membatasi frekuensi start. Tangki terlalu kecil dapat membuat tekanan cepat mencapai cut-out dan kembali turun ke cut-in, terutama saat pemakaian air rendah.
Sistem dengan VFD
Booster dengan variable frequency drive mengubah kecepatan pompa untuk mempertahankan tekanan. Pressure tank masih dapat dipakai untuk meredam perubahan singkat, menampung pemakaian sangat kecil, atau mendukung urutan berhenti yang ditentukan controller. Ukuran dan precharge pada sistem ini harus mengikuti petunjuk produsen booster atau VFD karena cara kerjanya berbeda dari sistem on-off biasa.
Sistem air bersih dan sistem hydrant
Pressure tank pada air bersih ditujukan untuk pola konsumsi dan kontrol distribusi air. Sistem hydrant memiliki tujuan proteksi kebakaran, perangkat kontrol, dan prosedur pemeriksaan tersendiri. Pemilihan tangki air bersih tidak boleh dipindahkan langsung ke hydrant hanya karena keduanya memakai pressure gauge atau pressure switch.
Pembaca yang ingin memahami interaksi dasar pompa, switch, dan tangki dapat melihat penjelasan booster pump dan pressure tank sebelum menyiapkan data sizing.
Precharge harus mengikuti manual dan kondisi sistem
Precharge adalah tekanan udara awal di dalam tangki sebelum air masuk. Nilainya memengaruhi volume air yang dapat diterima dan dilepas pada rentang kerja. Pemeriksaan dilakukan ketika pompa dimatikan, sisi air dibuat aman, dan tekanan air pada tangki sudah dilepas sesuai prosedur produsen.
Manual komersial Well-X-Trol dari AMTROL, sebagai contoh khusus produknya, mengarahkan precharge dua psi di bawah cut-in pressure switch untuk aplikasi pompa. Manual yang sama memberi pendekatan berbeda untuk aplikasi surge. Angka tersebut bukan aturan universal bagi semua merek, tipe tangki, atau controller. Nameplate, manual model, desain sistem, dan hasil commissioning tetap menjadi acuan.
Precharge pabrik juga belum tentu sama dengan kebutuhan instalasi. Perubahan cut-in, cut-out, elevasi, atau strategi kontrol dapat mengubah kondisi yang harus diperiksa. Menambah atau mengurangi udara tanpa mengosongkan tekanan air dapat menghasilkan pembacaan yang menyesatkan.
Batas tekanan, temperatur, dan media tidak boleh diabaikan
Pressure tank merupakan bejana bertekanan. Maximum working pressure pada datasheet harus melampaui kondisi operasi yang sah, termasuk lonjakan yang telah diperhitungkan oleh perancang sistem. Relief valve, pressure gauge, drain, isolating valve, dan susunan pipa perlu mengikuti manual serta ketentuan yang berlaku.
Temperatur air memengaruhi rentang penggunaan membran dan badan tangki. Aplikasi air minum juga dapat meminta material atau dokumen kepatuhan tertentu. Produk untuk heating, sanitary water, atau pressurizing system tidak otomatis cocok untuk bahan kimia, air limbah, atau fluida proses.
Portofolio Dalla Teknik mencatat CIMM AFE sebagai salah satu seri pressure tank yang dapat ditanyakan. Halaman resmi CIMM menempatkan seri AFE pada sistem air panas dan dingin domestik serta pressurizing system. Keterangan ini menguatkan kategori aplikasi, tetapi tidak menyatakan stok, kapasitas yang tersedia, atau kecocokan model tertentu sebelum datasheet dan kebutuhan proyek dicocokkan.
Kesalahan pemilihan yang sering memicu masalah
- Membeli berdasarkan liter nominal saja. Drawdown pada tekanan kerja belum diperiksa.
- Menyamakan seluruh sistem. Booster on-off, VFD, well system, surge application, dan hydrant mempunyai kebutuhan kontrol berbeda.
- Mengubah precharge tanpa prosedur. Tekanan air yang belum dilepas membuat hasil ukur udara tidak mewakili kondisi awal tangki.
- Mengabaikan batas kerja. Tekanan maksimum, temperatur, material membran, koneksi, dan ketentuan relief belum dibandingkan dengan datasheet.
- Menganggap tangki menyelesaikan semua gangguan. Rapid cycling juga dapat berasal dari kebocoran, check valve, pressure switch, sensor, controller, atau pompa yang tidak sesuai titik kerja.
- Melupakan ruang servis. Valve udara, drain, gauge, sambungan, dan area penggantian membran perlu dapat diakses.
Urutan praktis sebelum meminta penawaran
- Catat jenis aplikasi, kualitas air, temperatur, dan pola pemakaian.
- Identifikasi jumlah pompa, konfigurasi duty-standby, serta kontrol on-off atau VFD.
- Ambil debit dan head dari kurva pada titik kerja, bukan hanya angka maksimum pada nama produk.
- Catat cut-in, cut-out, target tekanan, elevasi, dan tekanan maksimum sistem.
- Tentukan waktu kerja minimum atau batas start yang diwajibkan manual pompa, motor, dan controller.
- Minta perhitungan drawdown dan pemilihan model dari data tersebut.
- Bandingkan maximum working pressure, temperatur, material, koneksi, dimensi, dokumen kepatuhan, dan kebutuhan servis.
- Verifikasi precharge serta fungsi kontrol saat commissioning berdasarkan manual model yang dipilih.
Pemeriksaan setelah pressure tank dipasang
Commissioning perlu mencatat tekanan statis, cut-in, cut-out, waktu pompa bekerja, jumlah start dalam kondisi uji, kestabilan gauge, kebocoran, dan respons saat pemakaian kecil. Catatan awal menjadi pembanding ketika tekanan berubah atau pompa mulai sering menyala.
Gejala rapid cycling belum cukup untuk menyimpulkan bladder rusak. Pemeriksaan sebaiknya memisahkan kondisi tangki, precharge, valve udara, kebocoran jaringan, check valve, pressure switch, sensor, dan performa pompa. Tangki yang kehilangan fungsi dapat menurunkan drawdown, sedangkan kebocoran di sisi sistem dapat menghabiskan tekanan meskipun tangki masih baik.
Data yang mempercepat pencocokan produk
Dokumen singkat berisi aplikasi, debit dan head titik kerja, tipe kontrol, cut-in, cut-out, temperatur, tekanan maksimum, material yang dibutuhkan, ukuran koneksi, ruang instalasi, listrik pompa, serta foto nameplate akan mempercepat pemeriksaan. Data ini membantu pemasok membedakan kebutuhan tangki, gangguan kontrol, dan masalah pompa.
Setelah data sistem siap, gunakan daftar produk pompa industri Dalla Teknik sebagai jalur awal untuk menanyakan kategori pressure tank dan mencocokkan model dengan datasheet, ketersediaan, serta kebutuhan proyek yang sebenarnya.
