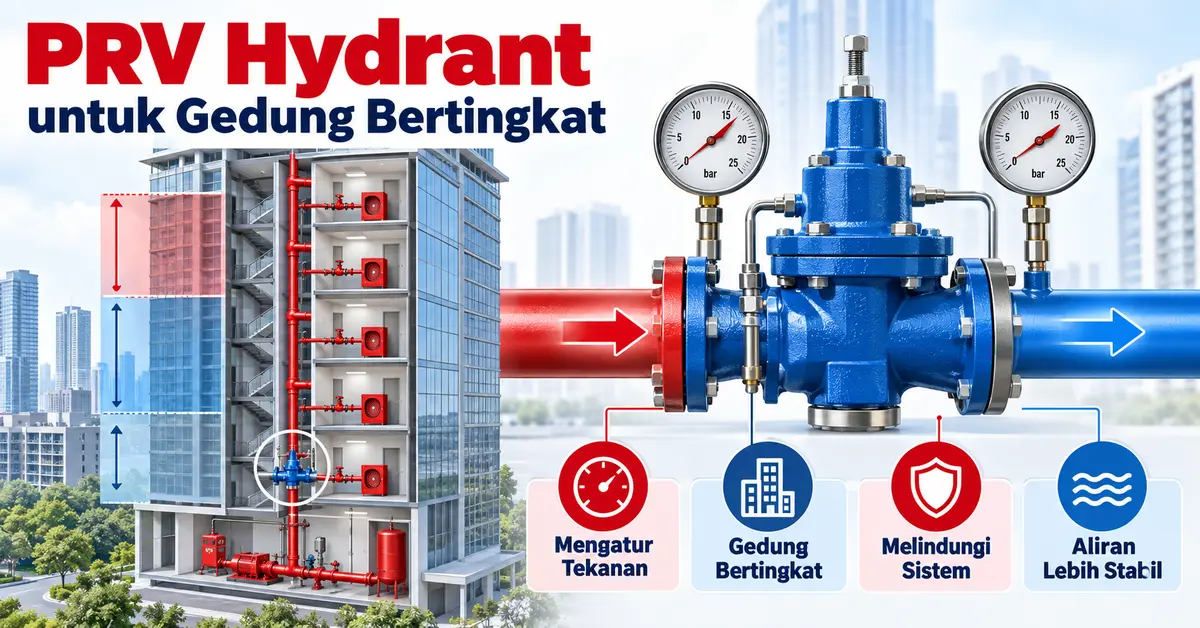

PRV hydrant atau pressure reducing valve digunakan untuk membantu mengendalikan tekanan pada bagian tertentu dari jaringan hydrant, terutama pada gedung bertingkat yang memiliki perbedaan elevasi besar. Tanpa pengaturan tekanan yang tepat, lantai bawah dapat menerima tekanan jauh lebih tinggi dibanding area atas.
Mengapa Tekanan Hydrant Perlu Diatur?
Tekanan dalam jaringan dipengaruhi oleh head pompa, elevasi, kehilangan gesek pipa, diameter, panjang jalur, valve, dan kondisi operasi. Pada gedung tinggi, tekanan statis di zona bawah dapat meningkat karena perbedaan elevasi. Karena itu, sistem sering dibagi menjadi beberapa zona tekanan.
Fungsi PRV Hydrant
PRV menurunkan tekanan dari sisi inlet menjadi tekanan outlet yang lebih sesuai dengan kebutuhan zona. Tujuannya bukan sekadar membuat tekanan lebih rendah, tetapi menjaga agar peralatan dan titik penggunaan bekerja dalam rentang yang direncanakan.
Nilai setting PRV tidak boleh ditentukan hanya berdasarkan perkiraan. Data desain, tekanan inlet maksimum dan minimum, debit yang dibutuhkan, serta karakteristik valve harus diperhitungkan.
Posisi PRV dalam Sistem
PRV dapat ditempatkan pada jalur distribusi tertentu, riser, atau zona yang membutuhkan pembatasan tekanan. Posisi aktual bergantung pada desain gedung. Karena itu, gambar as-built dan diagram riser sangat penting saat melakukan pemeriksaan.
PRV Bukan Safety Valve
PRV mengatur dan menurunkan tekanan selama operasi normal. Safety valve atau relief valve memiliki fungsi berbeda, yaitu membantu melepaskan tekanan ketika kondisi tertentu terlampaui. Keduanya tidak boleh dianggap sebagai komponen yang saling menggantikan.
Data yang Perlu Diperiksa
- Tekanan inlet dan outlet aktual.
- Debit pada kondisi pengujian.
- Setting valve dan metode pengaturannya.
- Arah aliran dan posisi pemasangan.
- Kondisi strainer bila tersedia.
- Kebocoran, korosi, dan kestabilan tekanan.
Gejala PRV Perlu Diperiksa
Indikasi yang perlu ditindaklanjuti antara lain tekanan outlet terlalu tinggi, terlalu rendah, berubah-ubah, valve berisik, atau terdapat perbedaan besar antara nilai desain dan hasil pengukuran. Namun diagnosis tidak boleh hanya berdasarkan satu angka. Kondisi pompa, valve lain, pressure gauge, serta pola pemakaian juga perlu diperiksa.
Pemeriksaan pada Gedung Bertingkat
Mulailah dari dokumen desain untuk mengetahui pembagian zona. Setelah itu ukur tekanan di titik yang relevan dan bandingkan dengan nilai rencana. Pastikan alat ukur dalam kondisi layak dan pencatatan dilakukan pada kondisi operasi yang jelas.
Untuk memahami konteks tekanan sistem secara umum, baca juga tekanan hydrant berapa bar.
