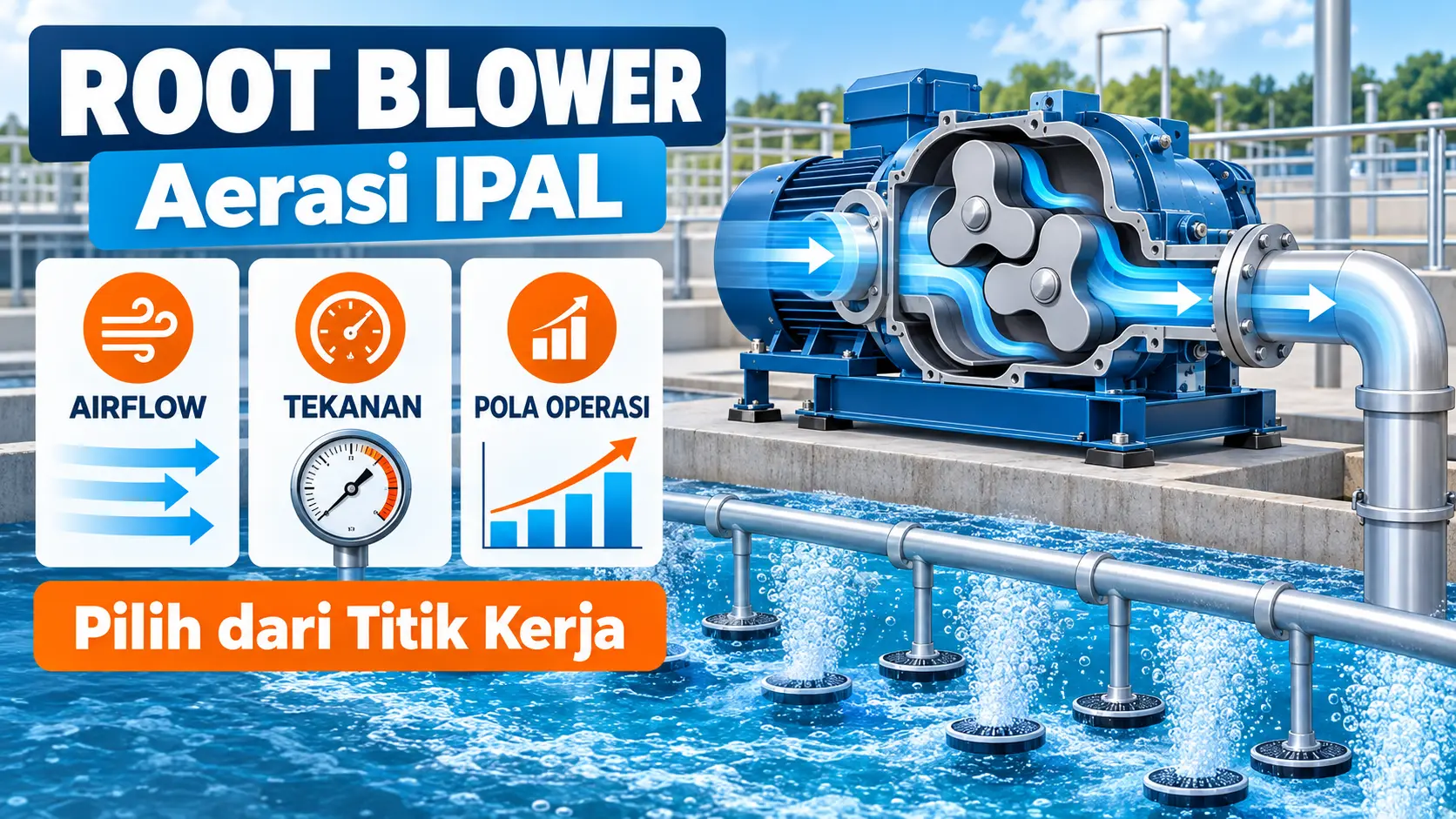

Root blower memasok udara ke sistem aerasi dengan memindahkan volume udara secara positif. Peralatan ini berbeda dari pompa air karena fluida kerjanya berupa gas. Pemilihannya tidak cukup berdasarkan daya motor atau ukuran sambungan. Titik kerja harus ditentukan dari kebutuhan aliran udara, tekanan keluaran, kondisi instalasi, serta pola operasi IPAL.
Panduan ini membantu menyiapkan data teknis sebelum memilih unit. Angka kapasitas universal tidak digunakan karena kebutuhan setiap bak, diffuser, jaringan pipa, dan proses biologis dapat berbeda.
Cara kerja root blower dalam sistem aerasi
Root blower memakai sepasang rotor berlobe yang berputar di dalam casing. Katalog resmi Showfou RL dan RLC menjelaskan bahwa rotor disinkronkan oleh timing gear sehingga keduanya tidak bersentuhan di ruang kerja. Udara terperangkap pada ruang antara rotor dan casing, lalu dipindahkan dari sisi masuk menuju sisi keluar.
Karakter positive displacement membuat aliran udara terutama mengikuti putaran blower, sedangkan tekanan terbentuk ketika aliran menghadapi tahanan sistem. Kedalaman air, diffuser, diameter pipa, fitting, filter, dan komponen lain ikut menentukan tekanan yang harus dilawan. Blower tidak boleh dipilih hanya dari klaim kapasitas bebas tanpa memeriksa kondisi tekanan pada titik kerja.
Desain tiga lobe banyak digunakan untuk mengurangi pulsasi. Halaman resmi Tsurumi TSR menyebut rotor tiga lobe yang diseimbangkan secara presisi untuk membantu menghasilkan operasi stabil dengan pulsasi, kebisingan, dan getaran yang lebih rendah. Pernyataan tersebut berlaku pada seri yang dirujuk, bukan sebagai generalisasi semua merek dan model.
Peran root blower pada IPAL
Udara dari blower umumnya dialirkan melalui header dan pipa cabang menuju diffuser di dalam bak. Gelembung dari diffuser membantu perpindahan oksigen dan pencampuran. Tsurumi mencantumkan aerasi pengolahan air limbah, agitasi air limbah, serta pencegahan pengendapan dan scum sebagai contoh aplikasi seri TSR.
Blower hanya salah satu bagian dari proses pengolahan. Kebutuhan oksigen dipengaruhi beban organik, target proses, jenis reaktor, efisiensi perpindahan oksigen, temperatur, dan kondisi air limbah. Kapasitas udara yang besar tidak otomatis menghasilkan kualitas efluen yang lebih baik. Perhitungan proses tetap perlu dilakukan oleh perancang IPAL.
Penambahan bahan kimia berada pada fungsi yang berbeda. Sistem yang memerlukan koagulan, nutrien, pengaturan pH, atau bahan kimia lain dapat memakai dosing pump dengan laju terukur, sedangkan root blower melayani kebutuhan udara dan pencampuran sesuai desain proses.
Data yang menentukan kapasitas root blower
Kebutuhan aliran udara
Nilai airflow harus berasal dari kebutuhan proses dan kinerja diffuser, bukan sekadar volume bak. Satuan serta kondisi acuannya perlu ditulis jelas. Actual cubic meter per minute dan standard cubic meter per minute tidak boleh diperlakukan sebagai angka yang sama tanpa koreksi kondisi temperatur, tekanan, dan elevasi.
Tekanan keluaran
Tekanan kerja mencakup tekanan statis akibat kedalaman diffuser serta rugi tekanan pada diffuser, pipa, fitting, valve, filter, dan silencer. Kondisi diffuser yang mulai tersumbat dapat menambah tahanan. Data tekanan paling aman dinyatakan pada titik sambungan blower beserta kondisi operasi yang digunakan untuk menghitungnya.
Kondisi udara dan lokasi
Temperatur udara masuk, kelembapan, ketinggian lokasi, debu, ventilasi ruang, dan potensi gas korosif memengaruhi pemilihan. Datasheet Tsurumi TSR menetapkan kondisi udara masuk tertentu untuk tabel performanya, sehingga data katalog perlu dibaca bersama batas operasinya. Koreksi harus mengikuti petunjuk produsen ketika kondisi lapangan berbeda.
Pola operasi
Operasi terus-menerus, bergantian, atau mengikuti beban proses menghasilkan kebutuhan berbeda. Jumlah unit duty dan standby, metode kontrol, rentang turndown, waktu operasi, batas kebisingan, serta kebutuhan perawatan perlu ditetapkan sejak awal. Pengaturan putaran hanya boleh dilakukan dalam rentang yang diizinkan produsen dan dengan proteksi yang sesuai.
Cara membaca tabel dan kurva seleksi
Data seleksi resmi Tsurumi TSR menghubungkan model, diameter sambungan, putaran, tekanan keluaran, jumlah udara aktual, dan daya poros. Hubungan ini menunjukkan mengapa satu model dapat memiliki airflow serta kebutuhan daya berbeda pada tekanan yang berbeda.
- Tentukan kebutuhan airflow pada kondisi acuan yang jelas.
- Hitung tekanan total sistem pada kondisi normal dan kondisi desain yang relevan.
- Cari titik perpotongan airflow dan tekanan pada tabel atau kurva produsen.
- Periksa putaran, daya poros, batas temperatur, rentang operasi, serta ukuran koneksi pada titik tersebut.
- Pilih motor, transmisi, proteksi, dan aksesori sesuai rekomendasi pabrikan serta kondisi instalasi.
- Pastikan titik kerja tidak berada di luar area yang diizinkan saat beban minimum maupun maksimum.
Daya motor tidak boleh menjadi parameter pertama. Motor yang lebih besar tidak memperbaiki pemilihan blower yang salah, sedangkan motor yang terlalu kecil dapat mengalami overload ketika tekanan sistem naik. Margin daya perlu mengikuti data performa, toleransi sistem, dan ketentuan produsen, bukan persentase universal.
Checklist data sebelum meminta penawaran
| Data | Isi yang perlu disiapkan | Alasan |
|---|---|---|
| Proses | Jenis IPAL, fungsi bak, dan target aerasi atau mixing | Menentukan dasar kebutuhan udara |
| Airflow | Nilai minimum, normal, maksimum, satuan, dan kondisi acuan | Mencegah salah konversi kapasitas |
| Tekanan | Kedalaman diffuser dan seluruh rugi tekanan | Menentukan titik kerja blower |
| Diffuser | Jenis, jumlah, rentang aliran, dan rugi tekan | Menghubungkan blower dengan distribusi udara |
| Pipa | Panjang, diameter, material, fitting, dan konfigurasi valve | Menghitung tahanan jaringan |
| Operasi | Jam kerja, duty dan standby, serta pola beban | Menentukan jumlah unit dan kontrol |
| Listrik | Tegangan, frekuensi, fasa, dan metode starting yang tersedia | Mencocokkan motor dan panel |
| Lokasi | Temperatur, elevasi, ventilasi, debu, dan batas kebisingan | Memeriksa derating dan kebutuhan ruang |
Kesalahan pemilihan yang perlu dihindari
- Memilih berdasarkan HP. Daya adalah hasil dari titik kerja dan efisiensi, bukan pengganti data airflow serta tekanan.
- Mengabaikan rugi tekanan diffuser. Diffuser baru dan diffuser terpakai dapat memberi tahanan berbeda.
- Mencampur satuan airflow. Nilai aktual dan nilai standar perlu disamakan kondisi acuannya sebelum dibandingkan.
- Mengabaikan temperatur keluaran. Kompresi dan tahanan sistem menghasilkan panas yang harus dipertimbangkan pada pipa, ruang, dan batas operasi.
- Tidak merencanakan proteksi. Filter masuk, silencer, check valve, relief valve, pressure gauge, flexible joint, serta proteksi transmisi harus dievaluasi sesuai paket produsen dan desain sistem.
- Membuat ruang blower tanpa ventilasi memadai. Udara panas yang bersirkulasi kembali dapat menaikkan temperatur udara masuk dan mengubah kondisi operasi.
- Tidak menyediakan akses perawatan. Pemeriksaan pelumas, belt, filter, alignment, getaran, dan kebersihan memerlukan ruang kerja yang aman.
Membandingkan seri tanpa menyamakan semua model
Portofolio Dalla Teknik mencakup beberapa merek dan seri root blower, tetapi keberadaan dalam portofolio tidak berarti stok selalu tersedia. Verifikasi teknis saat ini dibatasi pada dokumen resmi Tsurumi TSR dan Showfou RL.
Tsurumi menjelaskan TSR sebagai roots type blower berpenggerak V-belt dengan rotor tiga lobe. Showfou menampilkan RL sebagai tri-lobe roots blower dan menyediakan tabel performa per model. Kedua referensi memakai hubungan kapasitas, tekanan, putaran, dan daya. Perbandingan yang benar harus dilakukan pada titik kerja yang sama, termasuk aksesori, kondisi udara, metode penggerak, ruang instalasi, serta kebutuhan servis.
Data awal yang paling berguna adalah airflow minimum dan maksimum, tekanan total, kedalaman diffuser, konfigurasi pipa, kondisi listrik, jam operasi, dan kondisi ruang. Tim teknis dapat memakai data tersebut untuk menyaring pilihan pada portofolio produk pompa industri dan root blower Dalla Teknik tanpa menebak kapasitas hanya dari nama model.
