Diagram piping jockey pump membantu memahami hubungan antara pompa, valve, pressure gauge, pressure switch, panel kontrol, serta jaringan hydrant. Susunan aktual harus mengikuti gambar proyek dan kondisi ruang pompa, tetapi prinsip dasarnya relatif sama.
Aliran Dasar Sistem

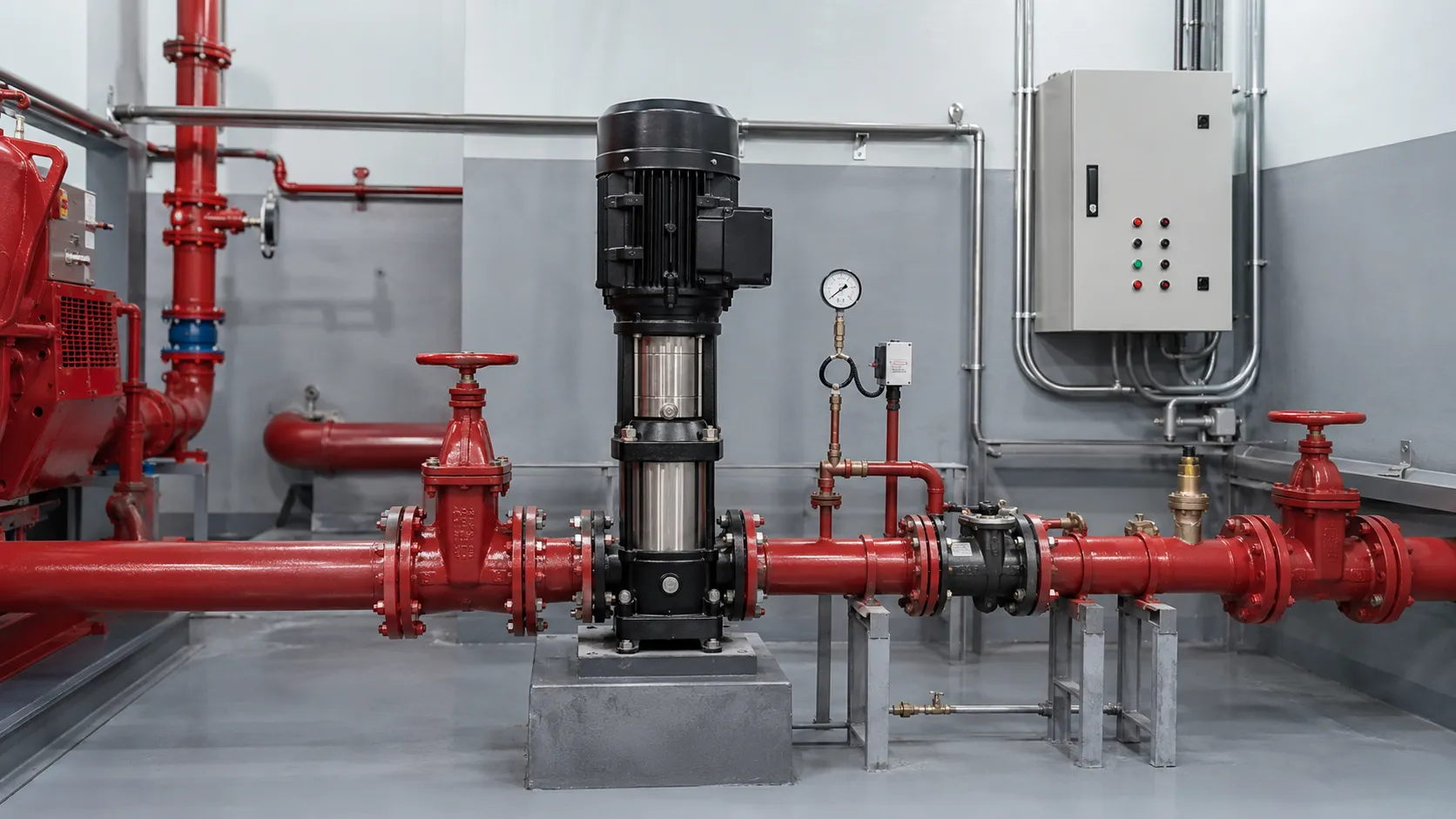

Air mengalir dari sumber atau header suction menuju jockey pump, kemudian keluar melalui sisi discharge ke header sistem. Pada jalur tersebut biasanya terdapat isolation valve, check valve, pressure gauge, dan sambungan sensor tekanan.
Komponen yang Umum Digunakan
- Isolation valve pada sisi suction dan discharge.
- Check valve untuk mencegah aliran balik.
- Pressure gauge untuk membaca tekanan.
- Pressure switch atau pressure transducer.
- Flexible connector bila dibutuhkan desain.
- Drain dan titik pengujian.
Posisi Jockey Pump terhadap Fire Pump
Jockey pump terhubung pada jaringan yang sama dengan electric fire pump dan diesel fire pump, tetapi memiliki kapasitas lebih kecil. Setpoint tekanannya diatur agar pompa ini bekerja lebih dahulu saat terjadi penurunan tekanan ringan.
Hal yang Harus Diperhatikan
- Arah aliran dan posisi check valve.
- Akses untuk maintenance.
- Dukungan pipa agar beban tidak diteruskan ke nozzle pompa.
- Ukuran pipa sesuai data desain.
- Lokasi sensor tekanan yang stabil.
Baca juga jockey pump controller dan cara menentukan kapasitas jockey pump.
