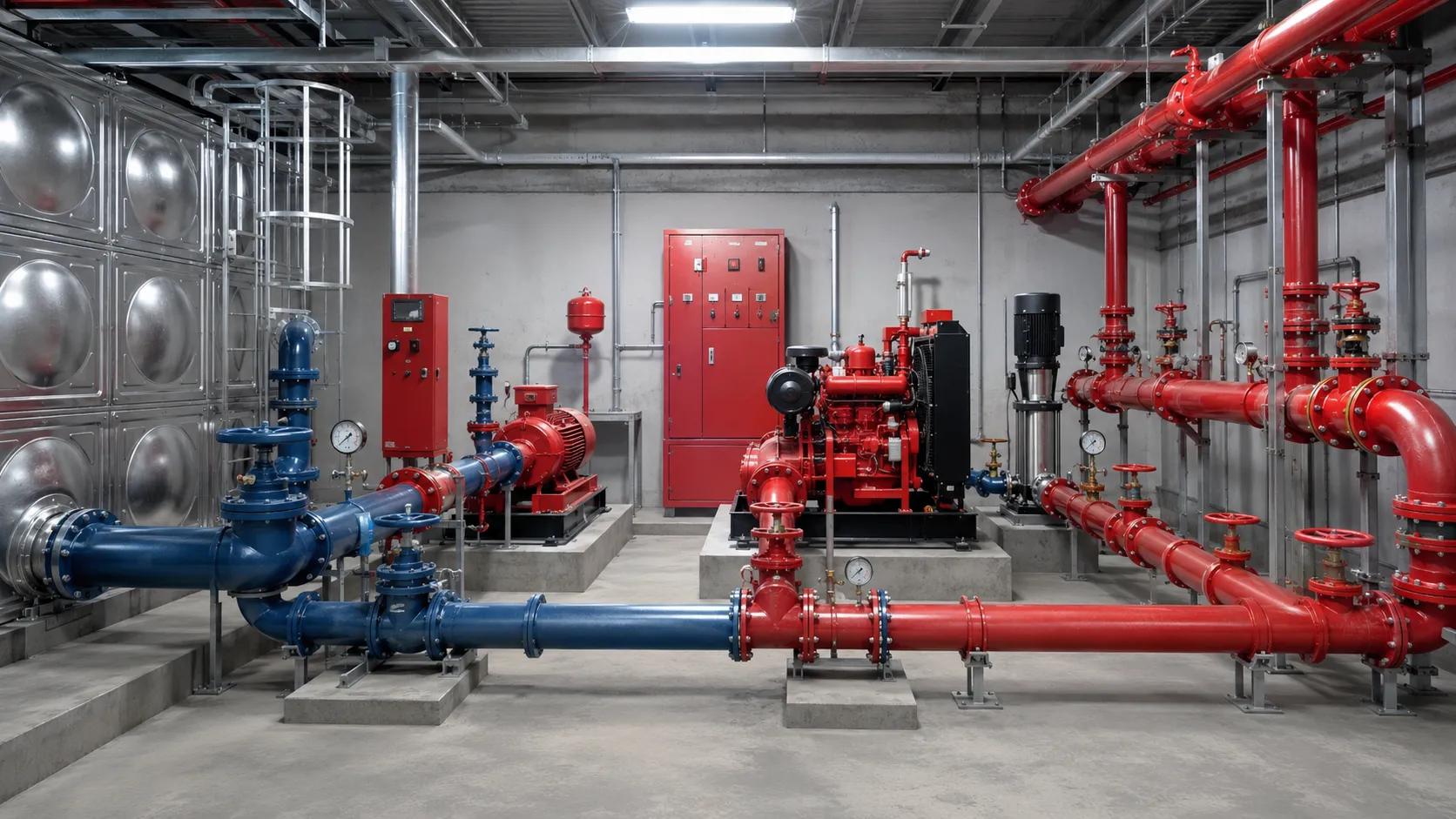

Skematik pompa hydrant menggambarkan hubungan antara sumber air, pompa utama, pompa cadangan, jockey pump, controller, valve, dan jaringan distribusi. Skematik membantu memahami alur kerja sistem sebelum instalasi atau troubleshooting.
Komponen dalam Skematik
- Tangki atau sumber air.
- Header suction.
- Electric fire pump.
- Diesel fire pump.
- Jockey pump.
- Controller dan sensing line.
- Header discharge serta jaringan hydrant.
Alur Kerja Sistem
Jockey pump menjaga tekanan normal. Ketika tekanan turun lebih jauh, electric fire pump bekerja. Diesel fire pump menjadi unit cadangan sesuai logika dan rancangan sistem.
Fungsi Valve dan Check Valve
Isolation valve memudahkan pemeliharaan, sedangkan check valve mencegah aliran balik. Posisi dan arah pemasangan harus mengikuti gambar teknis.
Manfaat Skematik saat Troubleshooting
Skematik membantu menelusuri jalur tekanan, posisi sensing line, hubungan controller, dan kemungkinan titik gangguan pada valve atau pipa.
